安装水表有哪些术语和符号?
2021-10-20 17:25

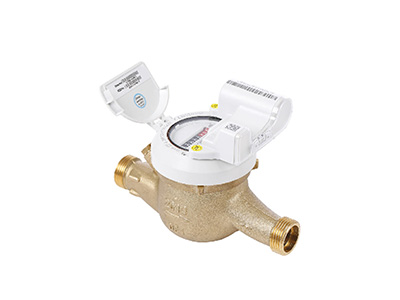

水表是测量水流量的仪表,大多是水的累计流量测量,一般分为容积式水表和速度式水表两类,起源于英国。
 安装水表有哪些术语和符号?
据真诺小编的了解,水表的发展已有近二百年的历史,选择水表规格时,应先估算通常情况下所使用流量的大小和流量范围,然后选择常用流量最接近该值的那种规格的水表作为首选。

术语

最小流量(Q1):要求水表的示值符合最大允许误差的最低流量。

分界流量(Q2):出现于常用流量Q3和最小流量Q1之间、将流量范围划分成各有特定最大允许误差的“高区”和“低区”两个区的流量。

常用流量(Q3):额定工作条件下的最大流量。在此流量下,水表应正常工作并符合最大允许误差要求。

过载流量(Q4):要求水表在短时间内能符合最大允许误差要求,随后在额定工作条件下仍能保持计量特性的最大流量。

压力损失(Δp):在给定的流量下,管道中存在水表所造成的水头损失。

安装

1、水表的口径应根据安装管道的口径而定,安装位置应避免曝晒、水淹、冰冻和污染,方便拆装和刷卡。

2、水表应水平(显示面向上)安装。

3、新装前应先清除管道内的砂石、麻丝等杂物,以免造成水表故障。

4、水表所示的箭头方向应与管道水流方向一致。

5、水表若装在锅炉进水端时,要防止锅炉热水及蒸汽回流而损坏水表内部机件,最好在水表出水口处加装止回阀。

水表符号含义

A代表基型、七位指针、组合叶轮、标度1L;

B代表组合叶轮、8位指针、最小检定分度1L;

C代表整体叶轮、8位指针、最小检定分度0.1L;

E代表整体叶轮、4位指针4位字轮组合式计数器、最小检定分度0.1L。其中A型表是原统一设计水表第一次改进设计型,现已列入淘汰产品,不再生产。

说明:基型水表在行业中又俗称“七位指针水表”。

对于型号解读,真诺小编可以举几个例子:

LXS-15C表示公称口径为15mm、第三次改进设计(整体叶轮、8位指针)的旋翼式水表;

LXL-80表示公称口径80mm的水平螺翼式水表;

LXSL-20E表示公称口径20mm的旋翼式立式水表
